220V Stabilizator de tensiune

Domeniul de utilizare: adecvat pentru echipamente de inginerie a rețelei de calculatoare, aparate de uz casnic, echipamente medicale, unități de cercetare științifică, echipamente de măsurare, bănci de calibrare a fabricii și alte echipamente care susțin utilizarea.

Principiul de lucru de 220V Stabilizator de tensiune:

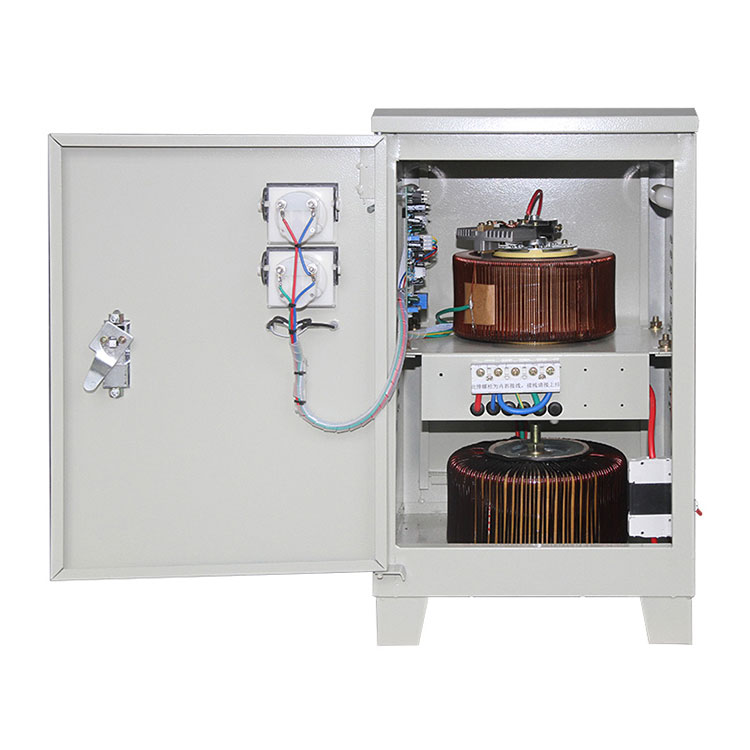

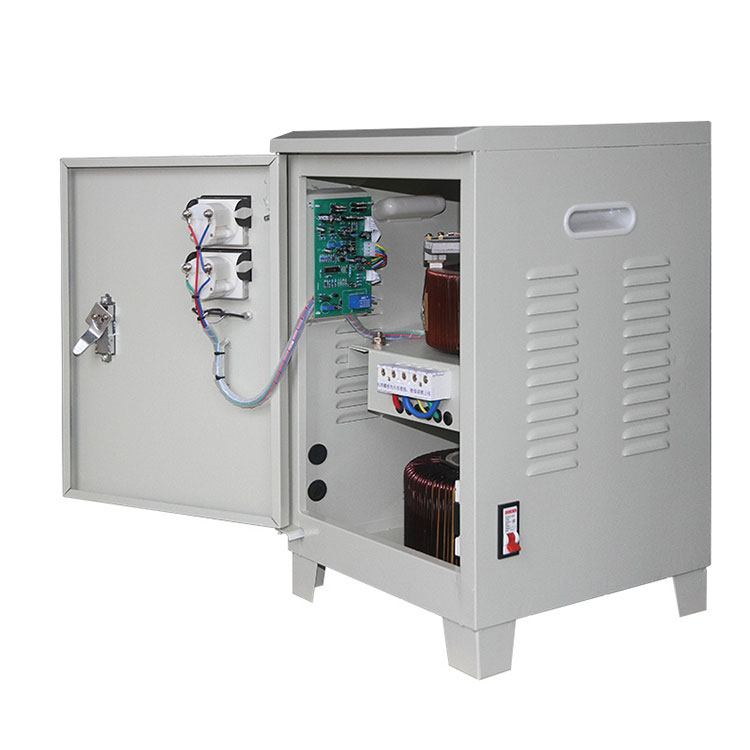

1. Structura: Acest produs este compus în principal dintr-un regulator de tensiune de cuplare automată de contact, un circuit de control al amplificării comparației de eșantionare, un circuit de protecție a tensiunii de ieșire, un servo cu motor și un braț rotativ.

2. Lucrări: Când tensiunea de intrare este instabilă sau se modifică separat, fiecare circuit de eșantionare de fază, o compară cu referința setului, o amplifică și execută rotația de direcție necesară a motorului în funcție de rezultatul comparației, conducând rotația regulatorului de tensiune. Brațul ajustează tensiunea, astfel încât ieșirea fiecărei faze să rămână neschimbată, obținând astfel stabilizarea tensiunii. Diagrama schematică a circuitului principal este prezentată mai jos:

CPSY® 220V Parametru de stabilizare a tensiunii (specificații)

Stabilizator de tensiune tactilă cu o singură fază AC 220V

CPSY®220V Caracteristică și aplicație de stabilizare a tensiunii tensiunii

Caracteristici:

1.. Tensiune de ieșire de înaltă calitate

Regulatorul de tensiune de 220V poate funcționa fără întrerupere, procesul de reglare a tensiunii este neted și nu există pierderi de putere tranzitorii. Precizia reglării tensiunii de ieșire este ridicată și este de obicei ajustată din fabrică la 220V+3% pentru monofazat și 380V ± 4% pentru trifazic.

2. Tensiunea de intrare are o gamă largă de lucru și caracteristici puternice de încărcare.

Această mașină poate funcționa în mod normal într -o gamă largă de tensiune de intrare și are caracteristici de încărcare satisfăcătoare.

3. factor de siguranță ridicat

Protecția de supra-tensiune și de scurtcircuit (protejată de siguranțe sau întrerupătoare de întrerupătoare mici) poate tăia automat ieșirea dacă tensiunea de ieșire este prea mare, îmbunătățind considerabil factorul de siguranță al mașinii și protejarea eficientă a echipamentelor electrice terminale.

4. Viața de lungă durată

Peste 2K, se folosește un întrerupător mic de întrerupere, care are o protecție fiabilă împotriva sarcinii și scurtcircuitului; Stabilizatorul de tensiune folosește cea mai recentă perie de carbon de înaltă performanță dezvoltată cu succes, care extinde foarte mult durata de viață normală a stabilizatorului de tensiune.

Aplicații:

Instrument de testare a tensiunii

Echipamente tehnologice de fotografie

Sistem de alarmă de securitate

Cei de aer condiționat, aparate de aer condiționat

dispozitiv de iluminat

Sistem de comunicare

Echipament medical

calculator

Robot industrial

Instrumente de laborator

Sistem de sunet pentru echipamente TV

Echipament cu raze X.

Dispozitiv de control al liniei de producție

Mașini -unelte CNC

Detalii privind stabilizatorul tensiunii CPSY® 220V

Când comparați cu colegii, avantajele stabilizatoare de tensiune CPSY® 220V ca mai jos:

Seria TN High-precis complet automată AC 220V Stabilizator de tensiune utilizează un circuit integrat de logică liniară pe scară largă pentru a forma un sistem de control, controlează servo-motorul pentru a conduce regulatorul de tensiune de contact pentru a ajusta automat tensiunea și setează întârzieri, funcții de protecție de supra-tensiune și supra-curent pentru a se asigura că asigurarea de siguranță a regulatorului de tensiune. Acest produs are avantajele unei eficiențe ridicate, distorsiuni mici ale formei de undă, tensiune de ieșire stabilă și fiabilă, consum redus de energie, funcționare continuă și protecție împotriva funcției complete.

Sursa de alimentare cu curent alternativă de înaltă precizie a Seriei TN TN este proiectată pe baza principiului automat de reglare a tensiunii automate utilizate în mod internațional. Are o precizie de înaltă tensiune de stabilizare a tensiunii, distorsiunea de undă de undă de ieșire mică, dimensiuni mici, greutate ușoară și consum redus de energie. Caracteristici, oferind un mediu de putere stabil și fiabil pentru echipamentele electrice care necesită stabilizare a tensiunii.

Precauții

1. Regulatorul de tensiune de 220V ar trebui să evite vibrații severe, coroziunea dăunătoare a gazelor și fluxul de lichid.

2. Pentru firul de conectare al regulatorului de tensiune, vă rugăm să -l echipați cu un fir de conectare (miez de cupru) cu o capacitate de curent suficientă în funcție de puterea nominală (≤5a/mm

3. Există un dispozitiv de împământare în interiorul regulatorului de tensiune, iar firul conectat la exterior trebuie să fie împământat în mod fiabil. Firul de împământare nu trebuie îndepărtat în mod arbitrar sau lăsat fără pământ.

4. Dacă tensiunea de ieșire se abate foarte mult de la valoarea nominală, vă rugăm să reglați potențiometrul de tuns din placa circuitului de control. Întoarcerea în sens orar va crește tensiunea de ieșire și invers va scădea tensiunea de ieșire.

5. Păstrați interiorul mașinii curate. Praful va împiedica rotația angrenajelor și va afecta utilizarea normală. Ar trebui îndepărtat la timp pentru a menține suprafața de contact a periei de carbon și a bobinei curate. Asigurați -vă că arcul periei de carbon are o presiune suficientă pentru a evita scânteia la suprafața de contact dintre peria de carbon și bobină.

220V Lista de ambalare a stabilizatorului de tensiune:
