De ce să alegeți Precision Power Distribution pentru un centru de date?

Un centru de date poate avea un UPS sănătos, PDU-uri rack bune și fără alarme active - apoi descoperiți un circuit de ramură puternic încărcat în timpul unei extinderi, o declanșare a întreruptorului după o schimbare de întreținere sau o problemă de utilizare a energiei pe care nimeni nu o poate atribui unui cabinet. Punctul slab nu este adesea generarea sau puterea de rezervă. Este stratul de distribuție între sursă și rafturile IT.

Răspunsul scurt: alegeDistribuție de precizie a puteriiatunci când trebuie să vedeți, să activați alarma și să gestionați puterea la nivelul dulapului și al circuitului de ramură, în loc să tratați distribuția ca pe un panou electric pasiv. Această vizibilitate îi ajută pe operatori să găsească mai devreme dezechilibrul de sarcină, să planifice capacitatea disponibilă cu dovezi mai bune și să izoleze defecțiunile fără să ghicească ce circuite din aval sunt afectate.

Alegeți o distribuție de precizie atunci când dulapul – nu numai dulapul – trebuie să expună riscul de sarcină și consumul de energie

Un dulap de distribuție convențional furnizează energie electrică. Un dulap inteligent de distribuție a energiei raportează, de asemenea, ce se întâmplă cu el. Această distincție contează odată ce o cameră de server are suficiente circuite, dulapuri, chiriași sau încărcături de lucru în schimbare încât o foaie de calcul și o citire ocazională a contorului să nu mai spună întreaga poveste.

Dulapurile de distribuție de precizie plasează monitorizarea în punctul în care o sursă este împărțită în circuite de ieșire. Curentul, tensiunea, puterea, energia, starea întreruptorului și condițiile de alarmă pot fi colectate de la dulap și, acolo unde este configurat, de la ramură. În loc să învețe despre un circuit supraîncărcat după deschiderea unui întrerupător, echipa ta poate seta praguri de funcționare și poate investiga o sarcină în creștere înainte ca aceasta să devină o întrerupere.

Beneficiul nu este doar mai multe date. Este o responsabilitate utilizabilă. Monitorizarea energiei la nivel de dulap poate ajuta la distingerea unui dulap încărcat de unul care pare încărcat doar din cauza unei citiri ample la nivel de cameră. Informațiile la nivel de filială fac, de asemenea, discuțiile despre capacitate mai disciplinate: operațiunile pot revizui comportamentul real al circuitului înainte de a aproba un nou rack, mai degrabă decât să se bazeze pe ipotezele plăcuței de identificare.

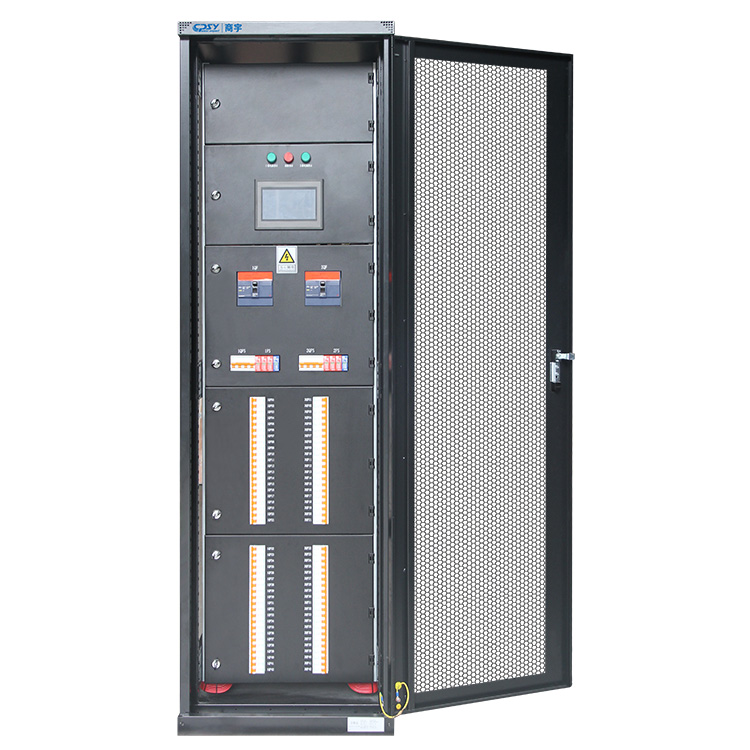

CPSY își poziționeazădulapuri de distribuție a puterii de precizieca echipamente terminale de distribuție pentru centre de date și săli de calculatoare. Configurațiile sale menționate includ circuite de ramificație configurabile, monitorizarea ramurilor, alarme, un HMI cu ecran tactil de 7 inchi și comunicare Modbus. Aceste funcții sunt utile doar dacă sunt puse în funcțiune corect și revizuite de cineva. Un ecran tactil nu înlocuiește proprietatea alarmei, măsurătorile de bază sau un proces de control al schimbării.

Cum monitorizarea inteligentă a ramurilor sprijină operațiuni de alimentare mai rapide și mai bine informate

Monitorizarea ramurilor funcționează deoarece restrânge zona de căutare. Un contor la nivel de sursă poate confirma că o ieșire sau un cabinet UPS transportă mai multă sarcină decât se aștepta. Nu poate arăta neapărat ce circuit de ieșire s-a schimbat, dacă o fază transportă un curent disproporționat sau dacă o anumită ramură se apropie de limita sa de funcționare. Datele per ramură oferă operatorului un loc practic de început.

Asta contează în timpul a trei evenimente comune. În primul rând, o solicitare de capacitate: echipa de facilități poate revizui dulapul dorit și circuitele sale disponibile înainte de a aproba echipamentul. În al doilea rând, o alarmă întrerupător: personalul poate identifica sucursala afectată și sarcinile alocate acesteia fără a deschide un dulap sub tensiune pur și simplu pentru a investiga. În al treilea rând, o analiză a eficienței: datele energetice pot fi comparate între dulapuri, zone sau alocări ale clienților acolo unde planul de contorizare o susține.

Comunicarea la distanță face parte din valoarea de funcționare. Modbus poate transporta informațiile selectate ale cabinetului către un sistem de management al clădirii, o platformă DCIM sau un sistem de monitorizare a șantierului, cu condiția ca integratorul să hărțească registrele, să numească punctele în mod constant și să testeze comportamentul alarmelor. Un HMI de dulap este valoros la echipament, dar nu este suficient pentru o instalație de stingere a luminilor. În schimb, monitorizarea centrală nu este un motiv pentru a omite indicația locală; tehnicienii care lucrează în fața cabinetului au nevoie de o stare clară în timpul întreținerii.

Există o limită. Monitorizarea electrică raportează condițiile electrice, nu sănătatea aplicației serverului. De asemenea, nu poate compensa etichetele incorecte ale circuitelor, mișcările nedocumentate sau o topologie în aval prost proiectată. Datele bune devin rapid înșelătoare dacă programul așa cum a fost construit este greșit.

Acolo unde distribuția de precizie a puterii oferă cea mai mare valoare operațională

Randamentul este cel mai puternic acolo unde puterea se schimbă frecvent, timpul de nefuncționare implică un cost real sau o echipă trebuie să apere deciziile privind capacitatea în fața mai multor părți interesate. Sălile de calculatoare financiare, de telecomunicații, întreprinderi și guvernamentale se potrivesc cu acest tipar, motiv pentru care sunt aplicații comune pentru această clasă de echipamente.

Creșterea AI și încărcările IT de densitate mare fac ca vizibilitatea la nivel de ramură să fie o cerință de planificare

Inteligența artificială și alte implementări grele de calcul pot schimba profilul de încărcare al unei săli mai rapid decât IT-ul tradițional de întreprindere. Noile rafturi de mare densitate pot ajunge în grupuri, iar constrângerea practică este adesea o cale de distribuție anume, nu serviciul total de utilități. Citirile din cabinet și ramuri ajută la dezvăluirea unde este deja concentrată puterea și unde echipamentele noi ar crea o povară neuniformă.

Acesta nu este un argument că fiecare cameră are nevoie de aceeași arhitectură. Unele facilități vor avea nevoie de modificări în amonte, mai multe dulapuri sau un aspect revizuit al rack-ului înainte de a putea fi acceptată încărcare suplimentară. Monitorizarea de precizie face ca această decizie să fie vizibilă mai devreme. Nu creează o capacitate pe care designul electric nu a oferit-o niciodată.

Camerele de server susținute de UPS au nevoie de un strat de distribuție clar și monitorizat între sursă și rack

Un UPS protejează o cale de sursă critică, dar operatorii trebuie să înțeleagă cum este împărțită acea ieșire protejată. Un dulap monitorizat între UPS și stratul de rack ajută la conectarea capacității sursei la consumul real din aval. În timpul unui plan de ocolire de întreținere sau a unei analize de întrerupere, acea relație este mult mai ușor de documentat atunci când circuitele, încărcările din dulap și alarmele sunt vizibile într-un singur strat de distribuție.

CPSY enumeră opțiuni de capacitate de 20–300 kVA pentru categoria sa de dulapuri de distribuție de precizie, împreună cu mai multe opțiuni de tensiune nominală și curent de intrare. Ar trebui să tratați acele intervale ca un punct de plecare, nu o comandă rapidă de selecție. Sistemul necesar din amonte, curentul de defect disponibil, planul de sarcină în aval și cerințele electrice locale determină configurația potrivită.

Dulapul de distribuție a energiei de precizie vs. rack PDU vs. panou convențional

Aceste produse sunt adesea tratate ca înlocuitori. Nu sunt. Fiecare servește un punct diferit al lanțului de alimentare, iar un centru de date bine proiectat le poate folosi pe toate trei.

Ce poate monitoriza un PDU rack și ce nu poate înlocui la nivel de cabinet

Un PDU rack se află aproape de echipamentul IT și poate oferi contorizare și comutare în rack, prize sau grupuri de prize, în funcție de designul său. Acest lucru este valoros pentru identificarea consumului la nivel de dispozitiv și controlul recipientelor. Acesta nu poate înlocui vizualizarea la nivel de cabinet a alimentatorului de ieșire și a condițiilor circuitelor de ramificație pe mai multe rafturi. Nici nu oferă aceeași funcție de distribuție, aranjament întrerupător sau interfață fizică la sursa din amonte.

Dacă întrebarea este „Ce server folosește energie?” un PDU rack poate fi instrumentul mai bun. Dacă întrebarea este „Care ramură a cabinetului se apropie de limita și ce grup de rack este în aval?” un dulap de distribuție de precizie este stratul mai relevant.

Când un panou convențional oferă distribuție, dar nu suficientă vizibilitate de funcționare

Un panou convențional poate fi o alegere rațională pentru spații stabile, cu complexitate redusă, unde distribuția electrică locală este principala cerință și monitorizarea nu este necesară din punct de vedere operațional. Devine mai greu de protejat într-o cameră critică atunci când operatorii au nevoie de alarme de sucursală, raportare de energie, stare la distanță sau o interfață controlată pentru gestionarea capacității.

Schimbul de costuri este real. Dulapurile inteligente adaugă contoare, hardware de comunicații, lucrări de configurare și cerințe de punere în funcțiune. Cumpărarea acelor funcții pentru o cameră statică mică care nu va fi niciodată monitorizată este o risipă. Cumpărarea unui panou de bază pentru un mediu critic în schimbare poate fi mai costisitoare mai târziu, mai ales dacă modernizarea necesită timp de nefuncționare sau un dulap de înlocuire.

Potriviți arhitectura barelor, circuitele de ieșire, interfețele de monitorizare și condițiile de instalare cu proiectul

Începeți cu diagrama cu o linie, nu cu o broșură de cabinet. Confirmați aranjamentul sursei, tensiunea, metoda de împământare, cerințele de funcționare a erorilor și criticitatea intenționată a sarcinilor din aval. În proiectele din S.U.A., distribuția 208V este obișnuită în multe medii IT, dar trebuie să potriviți arhitectura reală a site-ului și intrările echipamentelor, mai degrabă decât selectarea după obiceiul pieței.

Arhitectura barelor de distribuție schimbă discuția privind rezistența și întreținerea. CPSY oferă opțiuni cu bare colectoare simple sau duble în această categorie de produse. Un aranjament cu bare colectoare duble poate suporta un design care necesită căi de alimentare separate, dar nu este redundant automat. Adevărata redundanță depinde de întregul sistem: surse independente din amonte, acolo unde este necesar, strategia de transfer, echipament în aval cu aranjamente corespunzătoare cu două cabluri și alocare disciplinată a circuitelor.

Specificați circuitele de ieșire dintr-un rack și un plan de încărcare. Întrebați ce circuite sunt necesare acum, ce poziții sunt rezervate, cum sunt identificate întreruptoarele și ce granularitate de monitorizare este necesară. Evitați să umpleți toate căile disponibile în prima zi doar pentru că dulapul are spațiu. Capacitatea de rezervă fizică, capacitatea de rezervă electrică și capacitatea de rezervă monitorizată nu sunt același lucru.

Integrarea merită aceeași atenție. Definiți ce valori trebuie să ajungă la platforma de monitorizare, cine deține pragurile de alarmă, ce se întâmplă la o pierdere a comunicațiilor și cum se vor potrivi etichetele cu numele punctelor DCIM sau BMS. Examinați dimensiunile carcasei, distanța de acces, direcția de intrare a cablurilor, condițiile de căldură și accesul la service înainte ca dulapul să ajungă la șantier. Un dulap capabil poate deveni încă o instalare proastă dacă o zonă de terminare din spate este blocată de un perete sau un suport de cabluri.

Pentru proiectele care necesită distribuție configurabilă și monitorizare, consultați cele disponibileOpțiuni de cabinet de distribuție a energiei pentru centrul de datecu inginerul electrician și echipa de punere în funcțiune — nu doar echipa de achiziții.

Lista de verificare a cabinetului de distribuție a centrului de date: întrebări electrice, de integrare, de incintă și de conformitate de verificat

• Electric:Dulapul se potrivește cu tensiunea site-ului, capacitatea sursei, abordarea legată de împământare, cerințele de funcționare a erorilor și numărul de circuite de ieșire planificat? Sunt documentate valorile întreruptoarelor și atribuirea circuitelor?
• Arhitectură:Este o bară colectoare simplă sau dublă adecvată pentru diagrama unifilară reală? Dacă se revendică rezistența, a fost revizuită întreaga cale de la amonte la rack și nu doar cabinetul?
• Monitorizare:Ce măsurători în dulap și ramură sunt necesare? Sunt definite alarmele, înregistrările evenimentelor, accesul HMI local și punctele Modbus înainte de punere în funcțiune?
• Integrare:Va primi BMS, DCIM sau platforma de monitorizare a site-ului puncte utile, numite, nu doar o conexiune de comunicații generică? Cine testează alarmele de pierdere a comunicării?
• Instalare:Dimensiunile, greutatea, încărcarea pe podea, accesul din față și din spate, intrarea cablurilor, condițiile ambientale și distanțele de întreținere sunt confirmate în raport cu aspectul încăperii?
• Conformitate:Ce listări, certificări și aprobări ale codurilor locale sunt cerute de autoritatea care are jurisdicție și de specificația proiectului? Nu presupuneți că o certificare menționată în gama unui producător se aplică fiecărui dulap configurat. Verificați documentele pentru unitatea exactă.
• Suport și înregistrări:Veți primi o diagramă cu o linie, un program de circuit, o înregistrare a setărilor, o hartă de comunicații și etichete așa cum sunt construite? Aceste documente determină dacă distribuția de precizie a energiei rămâne utilă după plecarea echipei de punere în funcțiune.

A dulap de distribuție a energiei monitorizat de ramuriîși câștigă locul atunci când echipa va folosi acele răspunsuri pentru a conduce instalația cu mai puține ipoteze.
