Soluțiile CPSY® edge pentru centre de date, inclusiv soluții pentru centre de date cu micromodule la nivel de cameră și soluții pentru centrele de date pentru containere în aer liber, sunt concepute pentru a răspunde nevoilor tot mai mari de edge computing și pentru a asigura continuitatea serviciului pentru aplicațiile cheie. Soluția CPSY® pentru centrele de date pentru containere în aer liber poate fi utilizată în diverse industrii și scenarii și este ușor de întreținut și implementat. Designul structurii modulare permite, de asemenea, extinderea capacității, ceea ce o face cea mai bună soluție pentru centrele de date mici în aer liber și centrele de date edge.
Soluția durabilă de centru de date pentru containere pentru exterior CPSY® este un centru de date optimizat pentru performanță (POD) care integrează infrastructura de alimentare, refrigerarea și distribuția de energie IT și este livrat în mod flexibil. Poate fi amplasat pe acoperișuri, mine, parcări și alte locuri și este utilizat pe scară largă. ca centru de date. CPSY® este un producător de frunte, oferind o gamă largă de soluții pentru centrele de date pentru containere în aer liber pentru a reduce costurile de construcție. Soluția de centru de date pentru containere pentru exterior CPSY® este o soluție avansată de centru de date integrate prefabricate pentru exterior, care include rafturi de servere, aparate de aer condiționat, surse de alimentare, prevenirea dezastrelor, securitate, monitorizare și alte sisteme. Soluția oferă echipamente IT fiabile, stabile și ecologice. Mediu de operare, soluția este potrivită pentru mai multe industrii și scenarii, îndeplinind cerințele de economisire a energiei și de implementare rapidă a centrelor de date.
Sistem de echipamente | Articol | Parametru |
Sistem | Dimensiuni | Dimensiunea maximă recomandată a dulapului cu două rânduri cu culoar rece/cald închis de 1200 mm lățime: 1400(L)*3600(W)*2300(H)mm, înălțime de 2600mm după ce luminatorul este răsturnat. |
NR.dulapuri cu un singur modul | ≤48 | |
Consumul de energie al cabinetului | Consum de putere proiectat 5~8 KW, suport maxim 14KW | |
Consumul de energie al modulului | ≤180KW | |
Mediu de lucru | -30℃~45℃ | |
Altitudine | 0 ~ 1000m (mai mult de 1000m necesită derating) | |
Metoda de instalare | Instalare pe podea, poate fi instalată cu sau fără podea antistatică | |
Cabinet | Dimensiuni | 600(W)*1200(D)*2000(H)mm, vă rugăm să contactați fabrica Shangyu pentru alte dimensiuni |
Spatiu disponibil | 42U | |
Rata de vapori | 80% | |
Sarcina statica | 1800KG | |
Evaluare seismică | Cutremur de magnitudine 9 | |
Certificare de mediu | RoHS | |
Clasa IP | IP20 | |
Pasaj închis | Lucarnul | luminator basculant, luminator cu acoperiș plat, luminator fix, lățime: 300(600)mm, vă rugăm să contactați fabrica Shangyu pentru alte dimensiuni |
Ușa de capăt | Ușă inversabilă manuală, ușă cu translație automată | |
Canal de cablu | Jgheab de cablaj din tablă de tip montan | |
Baza | Baza dulapului, Baza canalului (instalarea podelei antistatice) | |
Podea | Pardoseală antistatică cu sulfat de calciu | |
Distributia puterii | Dimensiuni | 600(W)*1200(D)*2000(H)mm, vă rugăm să contactați fabrica Shangyu pentru alte dimensiuni |
Intrare nominală UPS | 380VAC/400VAC/415VAC (trifazat cu 5 fire), 50/60Hz, PF=0,99 | |
Putere nominală UPS | 80~300kVA | |
Modul de alimentare UPS | 20kVA/30kVA | |
Baterie | Baterie plumb-acid reglată cu supapă de 38AH~250AH (12V), vă rugăm să contactați fabrica Shangyu pentru alte specificații | |
Cabinet de distributie | Intrare: 100A~630A; 380VAC/400VAC/415VAC (trifazat 5 fire); 50/60Hz | |
Ieșire: Multi-canal 10~63A/3P (1P) opțional, vă rugăm să contactați fabrica Shangyu pentru configurație specifică | ||
PDU | Intrare 32A, 8~24 biți C13 (C19) priză standard național opțional, componente opționale de protecție împotriva trăsnetului și inteligente componente inteligente de comunicare etc. |
|
Funcția de detectare | Starea comutatorului principal și șunt, tensiune, curent, factor de putere, armonice, consum de energie etc. | |
Clasa IP | IP20 | |
Sistem de răcire | Aer condiționat Dimensiuni |
300(L)*1200(D)*2000(H)mm |
600(L)*1200(D)*2000(H)mm | ||
Capacitate de racire | Răcire între rânduri: 13~40KW | |
Răcire la nivel de cameră: 8~102KW | ||
Intrare | 3 faze 380VAC, 50Hz | |
Mod de alimentare cu aer | Alimentare orizontală cu aer, alimentare cu aer în sus și alimentare cu aer în jos | |
Metoda de izolare | Culoar închis rece/cald | |
Clasa IP | IP20 | |
sistem de supraveghere | Monitorizarea mediului | Temperatura și umiditatea, detectarea fumului, controlul accesului inteligent, cameră de înaltă definiție, scurgeri de apă, lumină ambientală în patru culori |
Monitorizarea | Sursa de alimentare, baterie, distributie energie, aer conditionat |

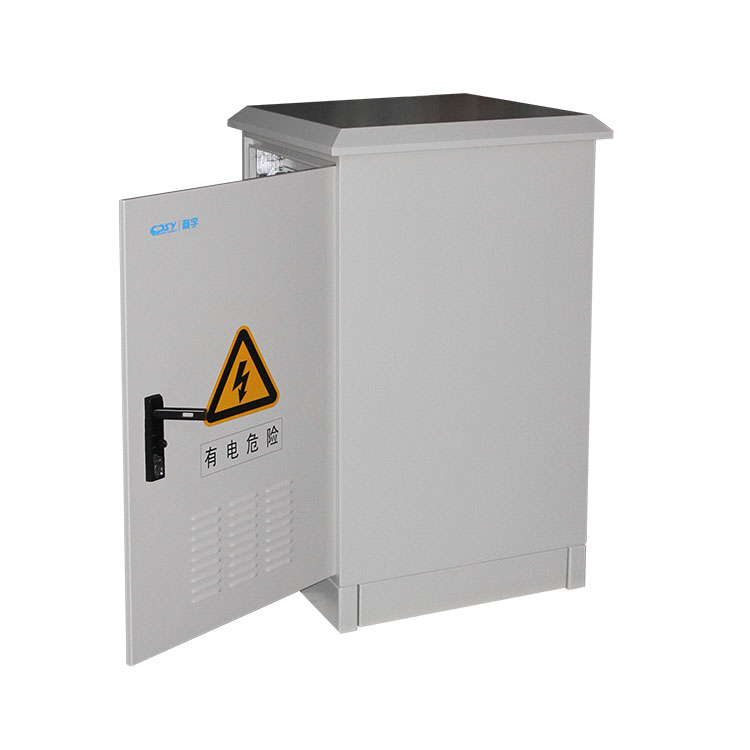

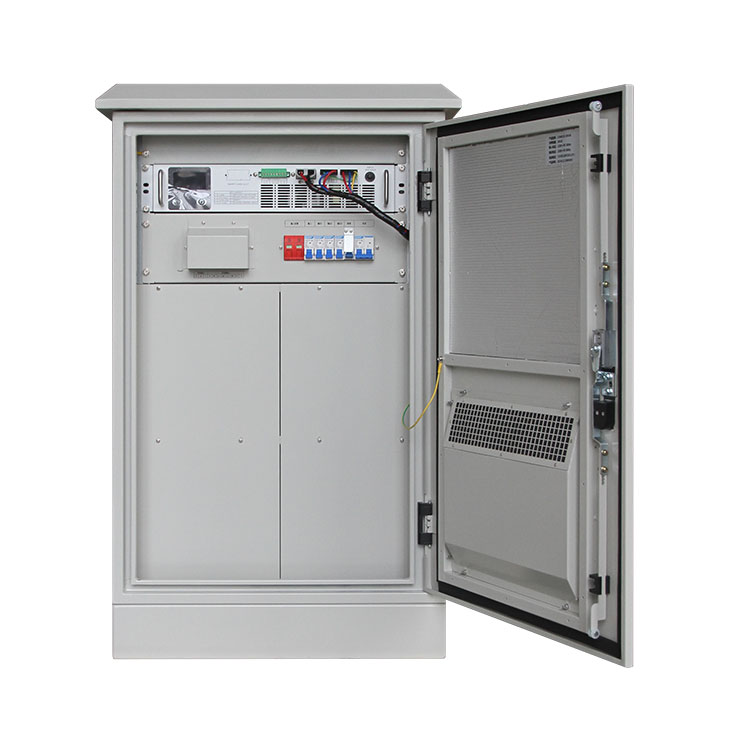

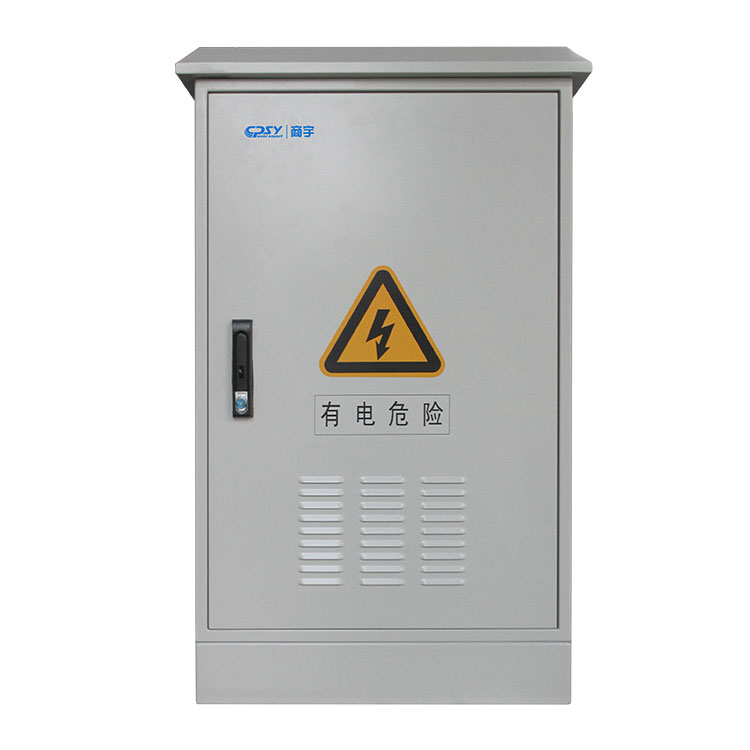

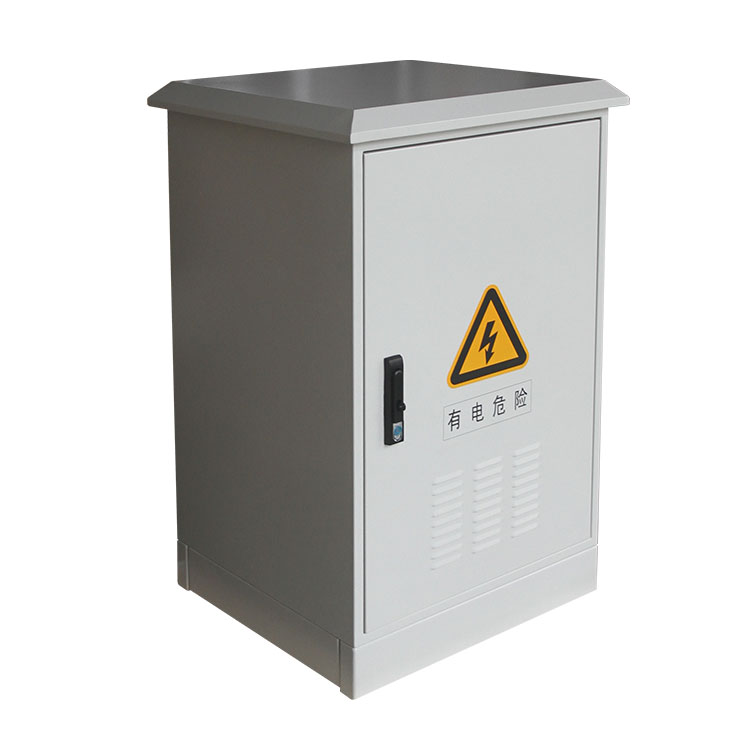

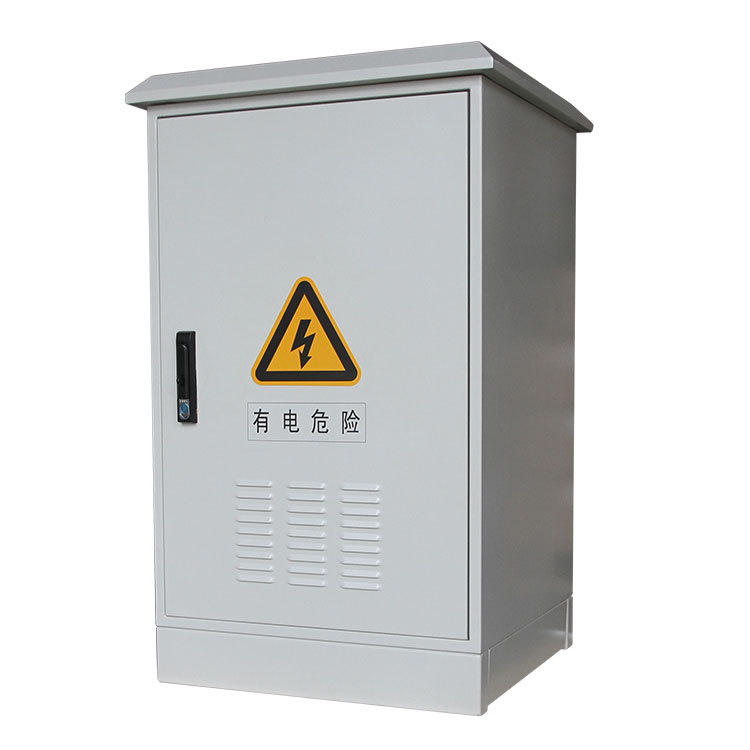

Soluție pentru centrul de date pentru containere în aer liber CPSY®
Capacitate de încărcare: sarcină statică 1000KG
Nivel de protectie: IP20
Standarde: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Certificare: CE, RoHS, UL
Eliberați spațiu: structură compactă, utilizare mare a spațiului și densitate mai mare pe rack decât facilitățile tradiționale de date.
Instalare rapidă: containerele CPSY pentru centrele de date sunt construite și testate în fabrică. UPS, distribuția energiei, baterie, refrigerare, rack, protecție împotriva incendiilor și alte subsisteme sunt foarte integrate și pot fi construite rapid. Poate fi amplasat și în aer liber și tot ce trebuie furnizat este puterea și conexiunile.
Implementare rapidă: Construcția soluțiilor tradiționale pentru centre de date durează 18-24 de luni, în timp ce soluțiile pentru centrele de date container de 20 de picioare sau 40 de picioare au scalabilitate flexibilă și pot fi implementate în doar câteva săptămâni sau luni, ceea ce poate reduce implementarea cu 80% timpul pentru a satisface nevoile IT în creștere rapidă.
Scalabilitate mai rapidă: Adoptând un concept de design complet modular, este foarte flexibil și mai ușor de extins sau reconfigurat decât centrele de date tradiționale.
Îmbunătățiți eficiența energetică: Folosind arhitectura închisă cu culoar cald/rece și răcirea eficientă între rânduri, consumul de energie de răcire poate atinge până la 40% din consumul total de energie al centrului de date, eliminând punctele fierbinți.
Timp de nefuncționare redus: Utilizarea soluțiilor de baterii cu litiu-ion poate reduce timpul de nefuncționare, deoarece bateriile cu ioni oferă un ciclu de viață lung, dimensiuni reduse și performanță bună la temperatură ridicată.
Economisiți timp și bani: soluțiile pentru centre de date în containere integrează rafturi, sisteme de alimentare, răcire, securitate și monitorizare în containerele de transport care pot fi transportate la locații îndepărtate și puse în funcțiune cât mai repede posibil.
Are funcție de alarmă automată pe mai multe niveluri: furnizarea de alarmă vocală, alarmă vocală telefonică, monitorizare video în rețea etc.
Fiabilitate ridicată: Arhitectură pre-construită, pre-testată, complet configurată, cu portabilitate ridicată pentru aplicațiile edge computing. Sprijinirea redundanței puterii, răcirea continuă și designul bateriei litiu-ion îmbunătățește fiabilitatea echipamentelor IT. Folosind module de putere de înaltă eficiență, eficiența sistemului UPS este de până la 96,7%.
Design modular: Adoptând unități modulare și concepte de design închise independente, fiecare unitate poate fi instalată și dezasamblată independent și poate fi strâns conectată cu unitățile adiacente pentru dezasamblare și asamblare ușoară, oferind soluții scalabile pe măsură ce nevoile se schimbă sau cresc. ; Structură modulară, asamblare modulară în funcție de lățimea dulapului, instalare interschimbabilă și, de asemenea, potrivită pentru întreținerea și gestionarea altor echipamente din canal.
Etanșare bună: Toate modulele unității din sistemul de culoar cald și rece sunt conectate precis, iar fiecare componentă este sigilată cu o bandă superioară sau o bandă de burete cu performanțe bune de etanșare, care nu numai că menține aspectul, ci și previne scurgerea aerului rece în interior. culoar rece.
Control inteligent al incendiului: Compatibil cu sistemul de protecție împotriva incendiilor prin acțiunea automată a panoului superior și a aparatului de aer condiționat. Odată ce apare un semnal de alarmă de incendiu în cameră, panoul superior se va deschide automat și gazul de stingere a incendiului poate intra pe culoar.
Personalizare: Soluții personalizate pentru cerințele dumneavoastră speciale care pot fi implementate rapid în proiectul dumneavoastră.
Foarte integrat: Toate subsistemele cum ar fi UPS-urile, distribuția energiei, bateriile, răcirea, rafturile etc. sunt bine integrate.
Eficient energetic: controlul continuu al vitezei ventilatorului permite economii mari de energie.
PUE scăzut: izolarea culoarului fierbinte îmbunătățește și mai mult eficiența răcirii. Chiar și la o sarcină ușoară de 30%, UPS-ul poate produce o eficiență de până la 95%.
Sigur și de încredere
● Design complet închis, conform cu IP55, potrivit pentru diferite condiții de lucru.
● Proiectare redundantă a echipamentelor cheie pentru a asigura funcționarea stabilă a sistemului.
● Are funcție de alarmă automată pe mai multe niveluri, oferind alarmă vocală, alarmă vocală telefonică, monitorizare video în rețea etc.
● Alarma automată de incendiu și dispozitiv de stingere a incendiilor încorporate pentru prevenirea și controlul incendiilor la timp.
Desfăşurare rapidă
● Integrarea subsistemelor majore, cum ar fi distribuția de energie, sistemele de refrigerare, dulapuri, pasaje etanșe, monitorizare și protecție împotriva incendiilor. Preintegrarea din fabrică și pre-depanarea scurtează timpul de livrare.
● Toate componentele respectă standardele tehnice interne și străine, acceptă plug-and-play și sunt ușor de instalat. Și respectă reglementările internaționale de transport și poate fi expediat în toată lumea.
● Structura complet închisă, canalele calde și reci sigilate, îmbunătățește utilizarea răcirii, reduce consumul și economisește energie.
● Folosind module de putere de înaltă eficiență, eficiența sistemului UPS este de până la 96,7%.
● Aparatele de aer condiționat de precizie de tip rând dezvoltate independent, ventilatoarele duble EC, supapele electronice de expansiune și variatoarele de frecvență economisesc mai mult energie.
Management inteligent
● Sistemul de monitorizare centralizat monitorizează starea de funcționare, alimentarea rețelei, temperatura ambiantă etc.
● Acceptă mai multe metode de alarmă, inclusiv alarmă sonoră și luminoasă, mesaj text, apel telefonic, e-mail etc.
● Utilizați o platformă de monitorizare de la distanță pentru a realiza o funcționare nesupravegheată și pentru a minimiza costurile de operare și întreținere.
● Soluții containerizate pentru centre de date de 20 de picioare sau 40 de picioare care reduc timpul de implementare cu 80% și pot fi amplasate în aer liber, necesitând doar energie și conectivitate.
nor
telecomunicatii
edge computing
rețeaua de livrare a conținutului
Centru de date pe internet
Centru de date operator
Alte centre de date pentru întreprinderi
Centre de date pentru diverse industrii (finanțe, guvern, energie, medical etc.)
În comparație cu colegii, soluția CPSY® Outdoor Container Data Center are avantajele de mai jos:
Tabelul 1 Comparație între centrul de date container și centrul de date tradițional
Articol | Soluție tradițională de centru de date | Soluție de centru de date pentru containere în aer liber |
Siguranță | Foarte inalt | Inferior |
Servicii de operare si intretinere | Uşor | Mai dificil |
Domeniul de popularitate | Pe scară largă | Foarte mic |
Acceptarea clientului | Înalt | Scăzut |
Instalare si intretinere | Depanarea durează mult timp și este incomod | Depanarea durează mult timp și este incomod |
Scalabilitate | Este dificil de extins atunci când afacerea crește rapid | Este dificil de extins atunci când afacerea crește rapid |
Eficienta frigorifice | Instalare simplă, plug and play (apă, electricitate, reţea) |
Instalare simplă, plug and play (apă, electricitate, rețea) |
Timp de livrare în construcție | Extinderea modulară este foarte flexibilă | Extinderea modulară este foarte flexibilă |
Densitatea de instalare a serverului | Este dificil să separați culoarele fierbinți, alimentarea cu aer este complet închisă, iar culoarea caldă și cea rece sunt separate, distanța de alimentare cu aer este lungă și distanța vântului este scurtă | Este dificil să separați culoarele fierbinți, alimentarea cu aer este complet închisă, iar culoarea caldă și cea rece sunt separate, distanța de alimentare cu aer este lungă și distanța vântului este scurtă |
Indicele de eficiență energetică (PUE) | 1~2 ani | 1~2 ani |
Rentabilitatea investiției (RIO) | Scăzut, 3KW/rack | Scăzut, 3KW/rack |
Cheltuieli de capital (TCo) | Mai mare (2~3) | Mai mare (2~3) |
Tabelul 2 Analiza amplorii centrelor mondiale de date pentru containere din 2008 până în 2010
Unitate: miliarde de dolari | 2008 | 2009 | 2010 |
Dimensiunea pieței | 1.6 | 3.1 | 9.2 |
rata de crestere | - | 93,8% | 196,8% |
Soluție de răcire cu module răcite cu aer: potrivită pentru toate tipurile de centre de date mici și mijlocii, cum ar fi centre de date pentru operatori, centre de date din diverse industrii (finanțe, guvern, energie, medical etc.) și alte centre de date la nivel de întreprindere .
Soluție de răcire cu modul de apă rece: potrivită pentru toate tipurile de centre de date mari și mijlocii echipate cu gazde de apă rece, cum ar fi centre de date pe Internet, centre de date pentru operatori, centre de date din diverse industrii (finanțe, guvern, energie, medical etc. ) și alte centre de date la nivel de întreprindere.
Pictura neagră a cadrului din tablă de oțel laminată la rece este în concordanță cu stilul dulapului și, de asemenea, se coordonează cu sala de calculatoare.
Structura usii automate + sistem de control acces, care se poate deschide din interior spre exterior in caz de urgenta.
Sistemul de monitorizare are caracteristicile de configurare simplă, accesibilitate puternică și fiabilitate ridicată.
Izolarea culoarului nu provoacă pierderi de energie din cauza amestecării aerului rece/cald.
Măsurare PUE în timp real, monitorizare, alerte și notificări pentru liniște sufletească.
Protocoalele de monitorizare locale și de la distanță facilitează controlul și vizualizarea inteligentă a managementului.
Implementați cu ușurință procesele de achiziție, instalare și service în timp real, cu modele predefinite.
Supravegherea video are funcții de vizualizare în timp real și înregistrare de rezervă.
